Palletiser

VDS01PA001

De palletiser stapelt en ontstapelt producten. Door verschillende grijpers te plaatsen, is het mogelijk om verschillende producten te tillen.

Alle elektrische componenten die nodig zijn om de machine te laten werken zijn voorzien in de verticale kolom.

Aandrijvingen

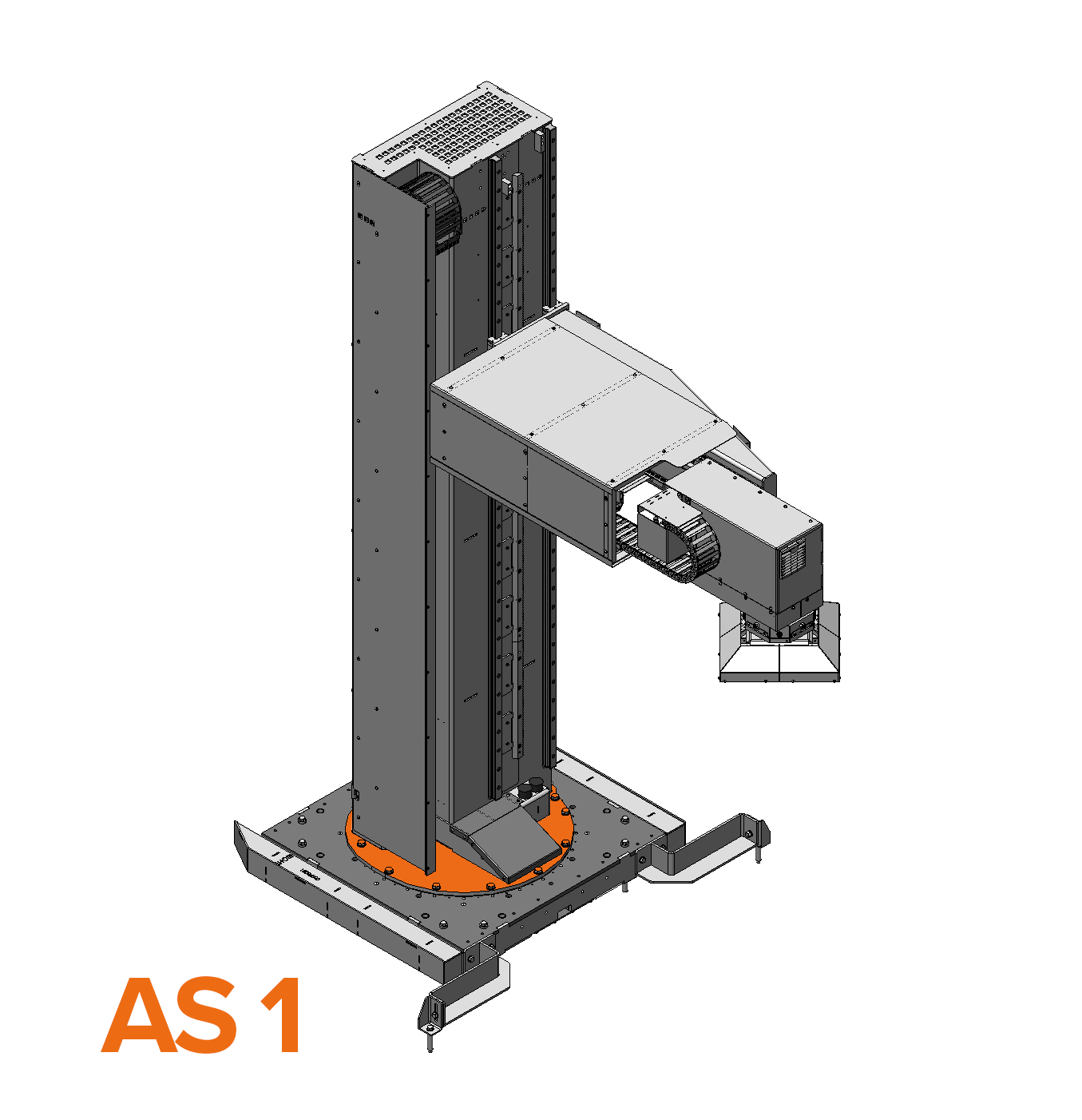

  • As 1: rotatie base + as 4 rotatie grijper
    De basis beweegt rond zijn as doormiddel van een kranslager, dit zorgt voor een grote stabiliteit en sterkte.
    Base en grijper zijn voorzien van een roterende koppeling waardoor deze eindeloos kunnen ronddraaien.
  • As 2: verticale beweging arm
    De verticale verplaatsing van de arm gebeurt door middel van een tandlat-tandwiel aandrijving. Door de schuine vertanding op tandlat en tandwiel wordt de precisie van de beweging gegarandeert.
    De motor bevindt zich binnenin de arm. De geleiding is voorzien van kogelrails met kogelwagens. Figuur 1
  • As 3: horizontale beweging arm
    De grijperrotatie is een combinatie van een glijlager met een riemaandrijving. Door deze combinatie kan de grijper een groot moment verwerken. Hierdoor is een decentrale belasting mogelijk.

EXTRA'S:

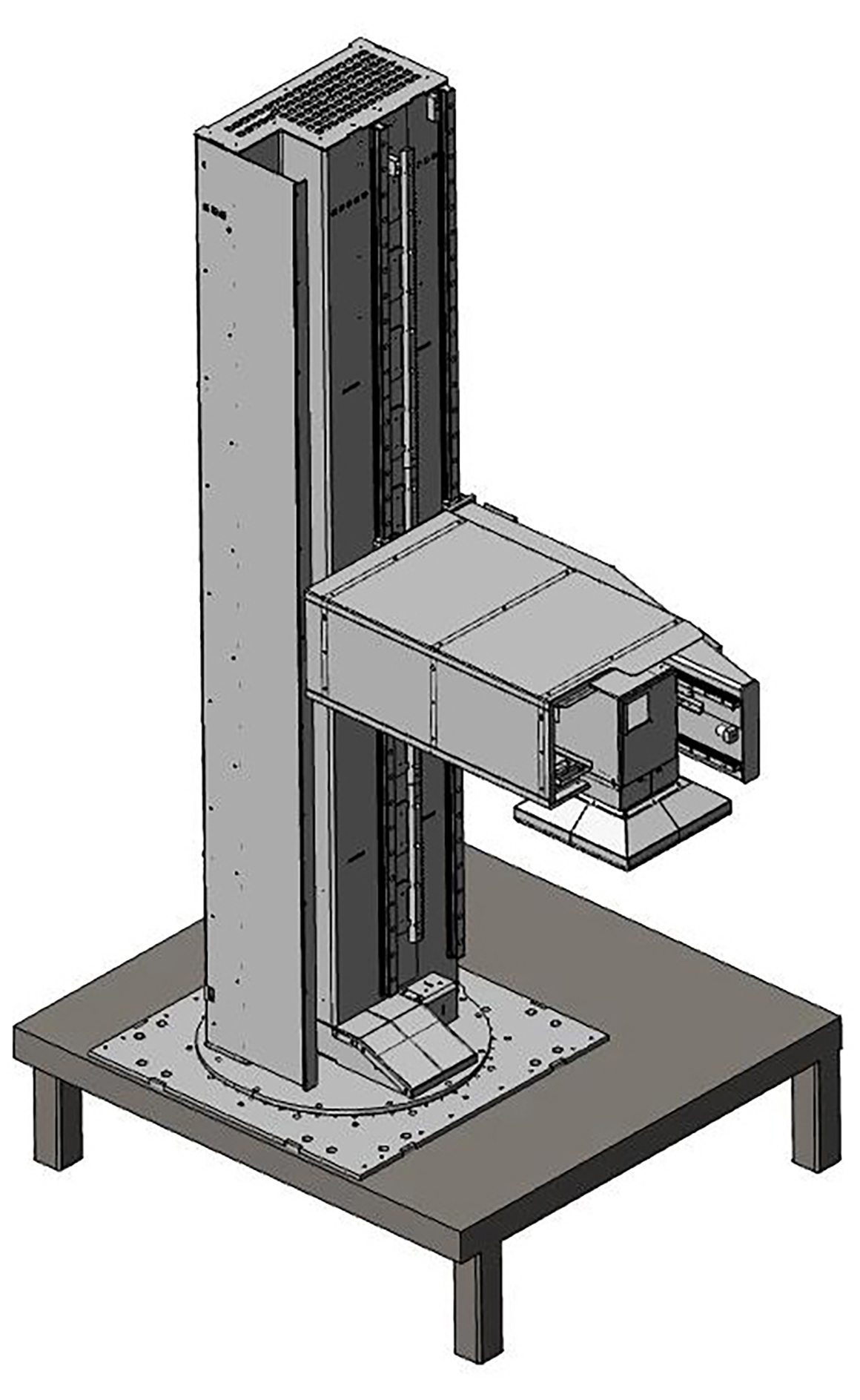

Palletiser op voet
De palletiser is op een voet gemonteerd zodat de palletaanvoer van onder de palletiser kan gebeuren. Hier zijn dus geen positioneerstukken aan de zijkant van de palletiser voor de palletten.

Palletiser op voet

EXTRA TEKENINGEN:

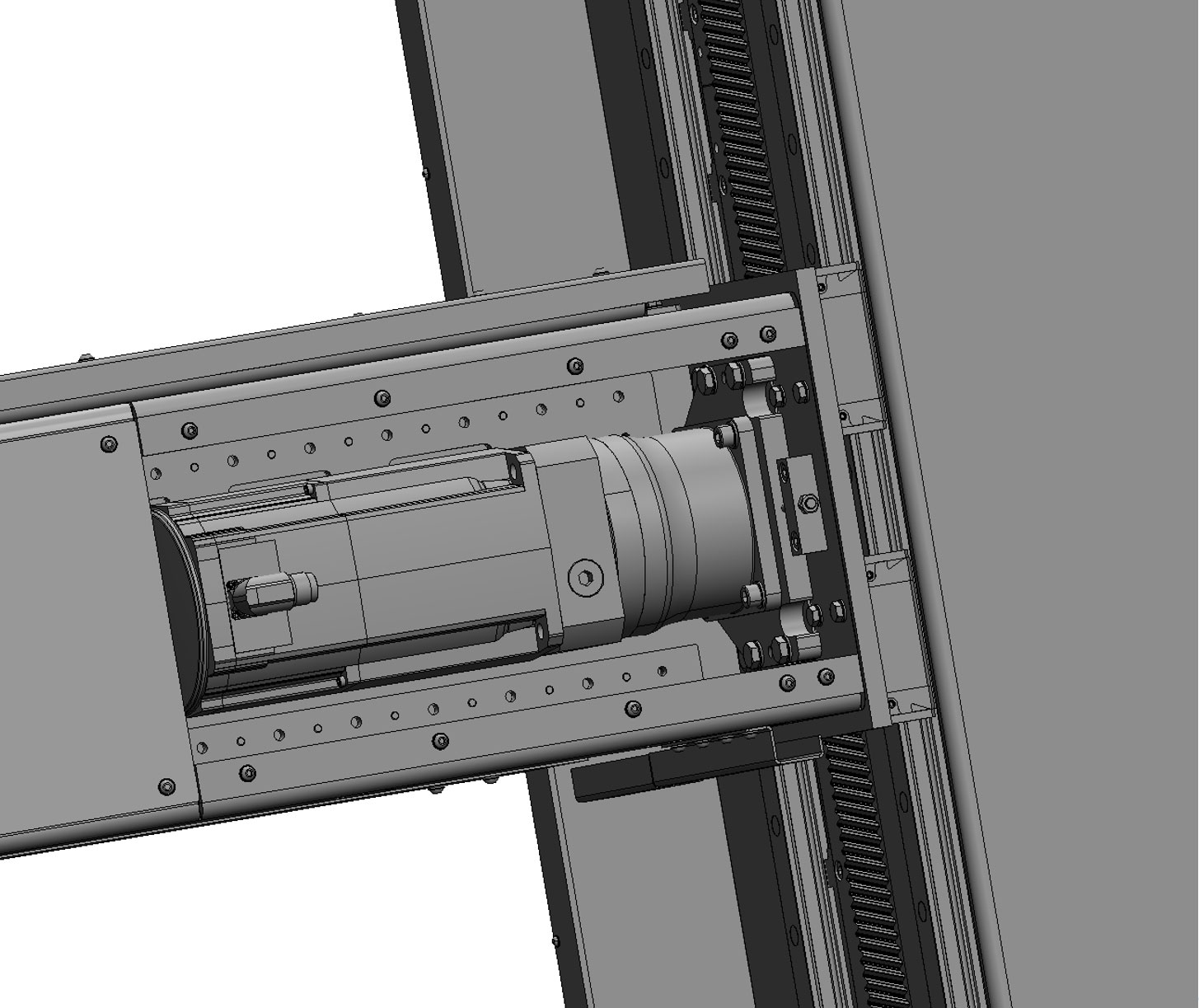

Figuur 2: Aandrijving as 2 verticaal

SPECIFICATIES:

Gewicht: 1135 kg
Afmetingen HxBxL: 3015x1000x1000mm
Max. capaciteit:
300 kg max load
20 kg à 15 dozen/minuut
Max. draagvermogen: 110 kg
Bedrijfstemperatuur: -10 t.e.m. +60 °C
Bedrijfsspanning: 400VAC+N+PE 30A
Persluchtvoorziening: PUN-H Ø16mm
