Vacuümgrijper
VDS01GR001
De vacuümgrijper wordt gebruikt om dozen en/of zakken te stapelen of ontstapelen. Deze is voorzien van vier zuignappen die verbonden zijn aan een vacuümgeneratorblok. De generatorblok heeft inwendig een vacuümgeneratorpatroon. Door perslucht door deze patronen te sturen, wordt er een onderdruk (vacuüm) gecreëerd.
Door middel van de ronde openingen in de onderplaat wordt de positie van de zuignappen geregeld. Het is dus mogelijk om verschillende formaten van dozen op te nemen.
In het midden van de grijper is een detectieplaat voorzien. Dit zorgt ervoor dat de palletiser stopt als een doos wordt losgelaten. De detectieplaat werkt als volgt: als de onderste schijf naar beneden staat, wordt er gedetecteerd met de sensor dat er niets aan de grijper hangt. Als er niets wordt gedetecteerd, wil dit zeggen dat de grijper een object vastheeft.
EXTRA TEKENINGEN:

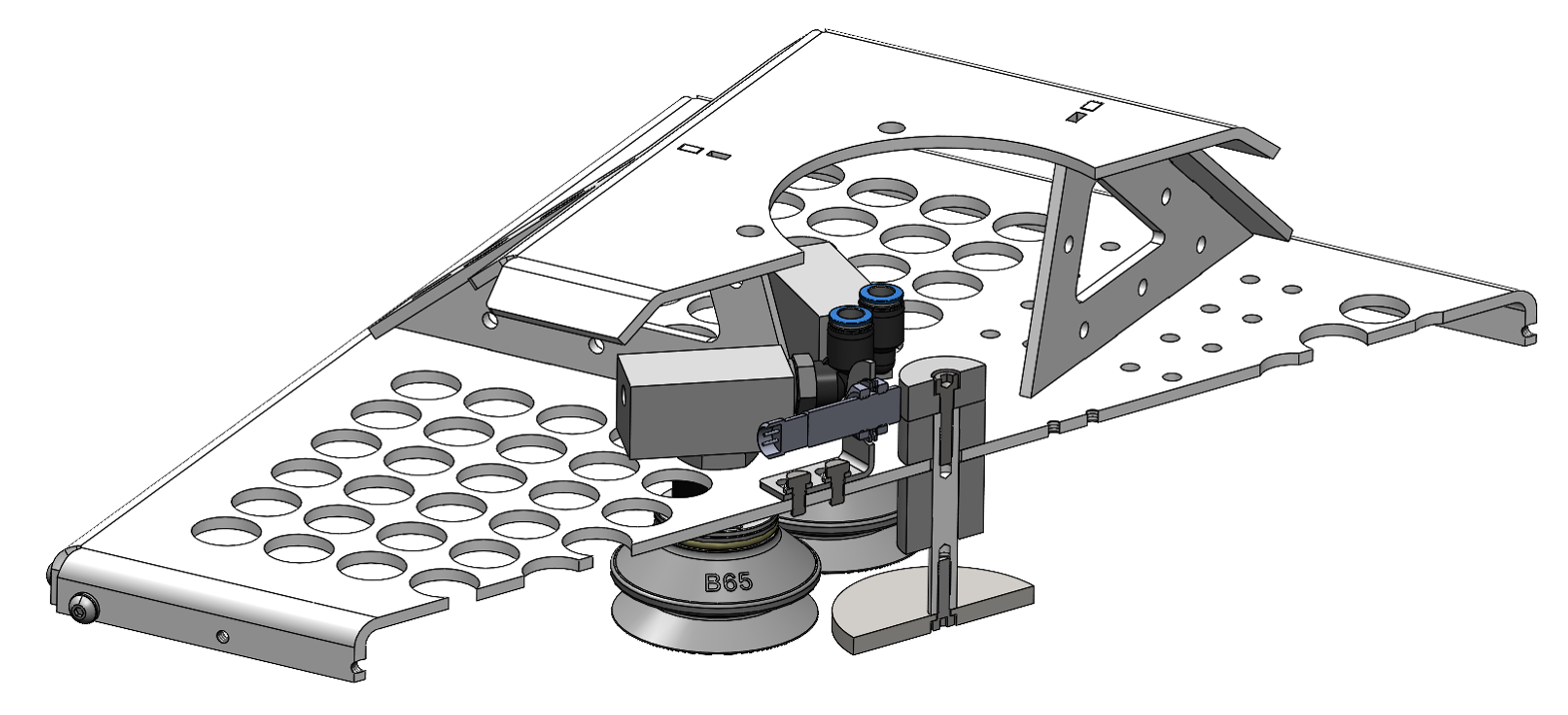

- Doorsnede mechanische detectie

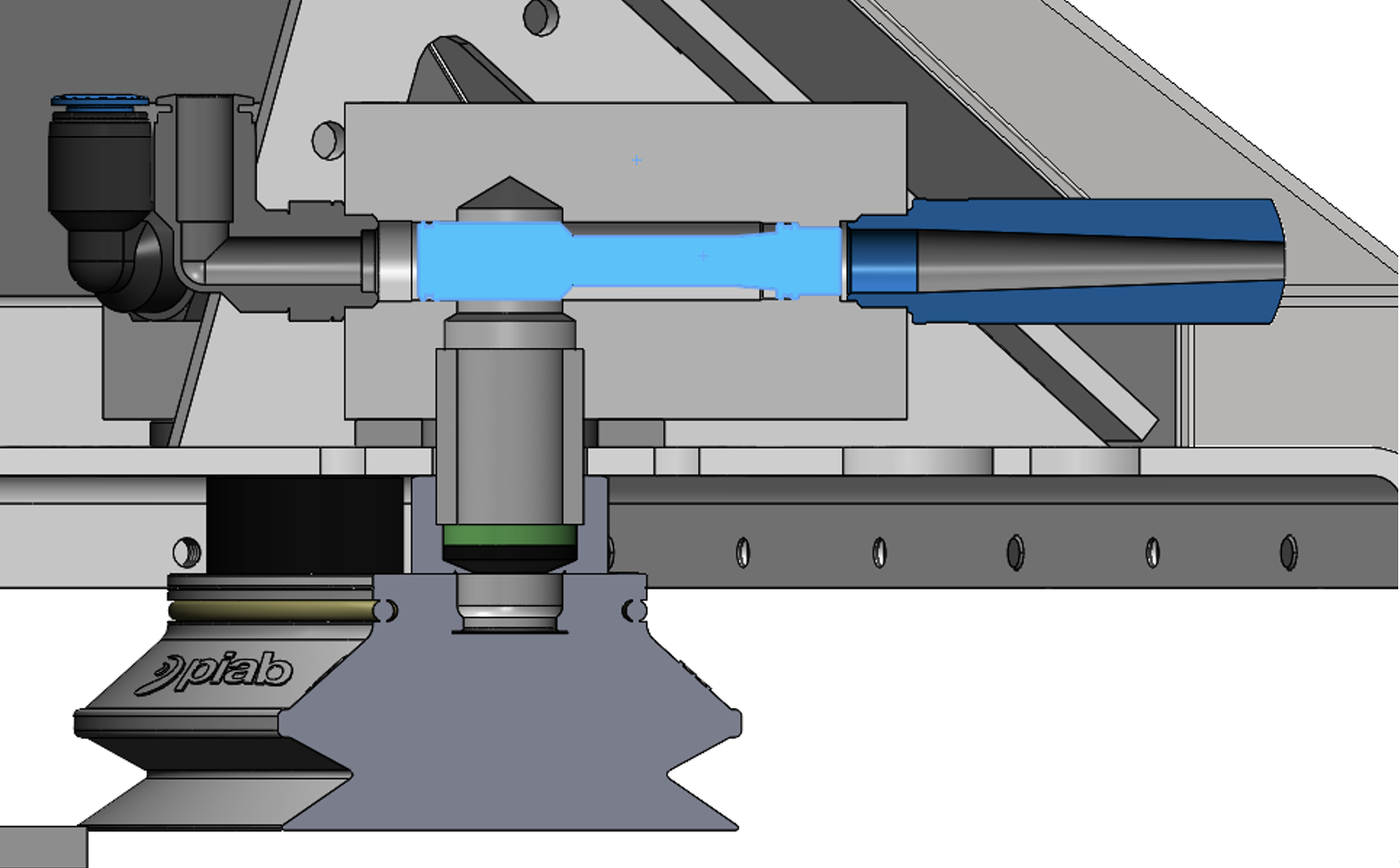

- Doorsnede blokje met vacuümgeneratorpatroon

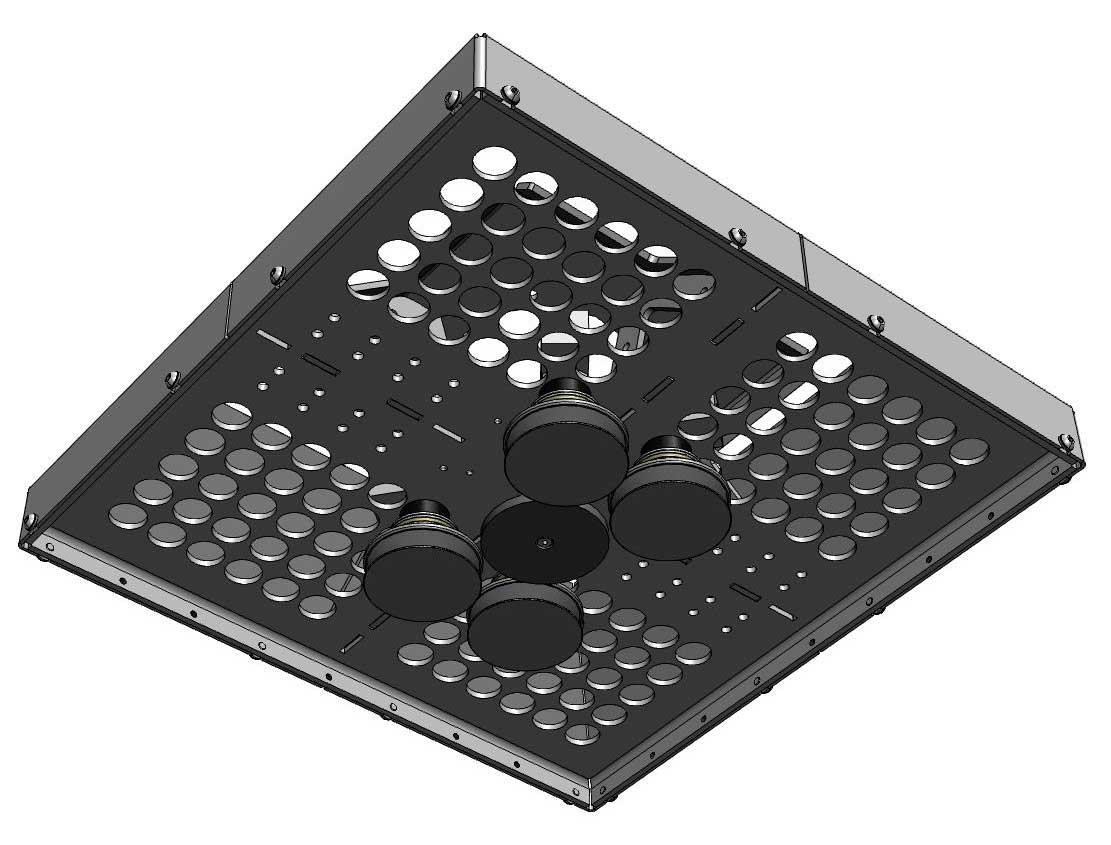

TECHNISCHE TEKENING:
VARIATIES:
Met vacuümpatroon VN10H
Met vacuümpatroon VN20H
SPECIFICATIES:
Gewicht:
VN10H = 11,5 kg
VN20H = 13 kg
Afmetingen HxBxL
VN10H = 139x420x420mm
VN20H = 139x420x420mm
Max. capaciteit: 50 kg (4x132N trekkracht)
Bedrijfstemperatuur: 20 t.e.m. +60 °C
Bedrijfsspanning: 24V DC
Persluchtvoorziening: PUN-H Ø8mm
COMPONENTEN:
Zuignappen:
Piab S. B65NP50.G12M.00
Vacuümgeneratoren:
VN10-H of VN20-H
Sensor:
Multiprox inductiesensor BI4-M12-VP6X-H1141
