Tussenvelstation
VDS01SH001

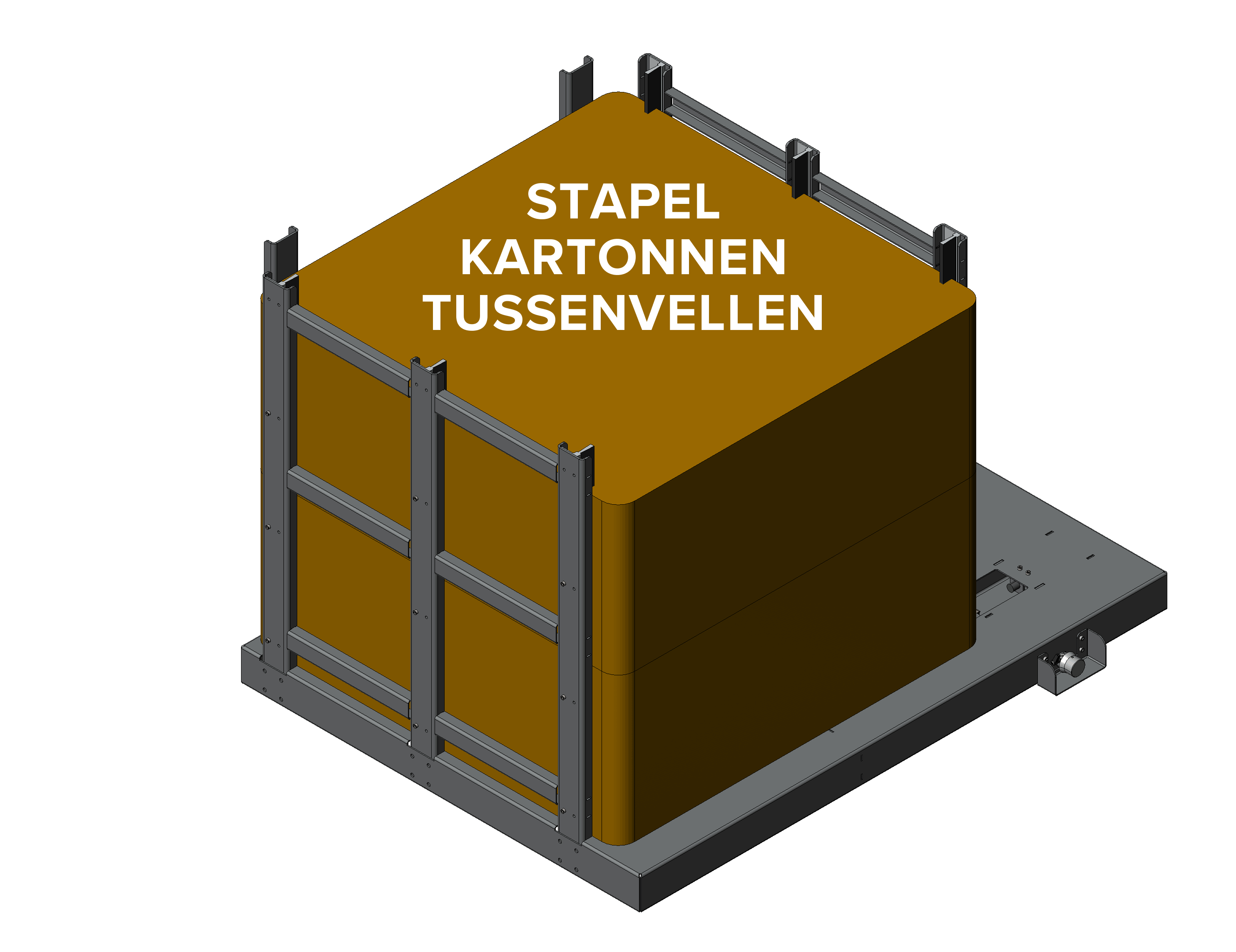

Tussen elke gestapelde laag op de pallet kan een dun karton (tussenvel) voorzien worden. Dit station is een soort tafel waar tussenvellen op geplaatst worden. De tussenvellen worden dan één voor één door onze palletiser van de tafel genomen. Meestal wordt deze tafel naast de palletiser geplaatst zodat de tussenvellen in het bereik liggen van de robot.
Met deze constructie is het eveneens mogelijk een rollenbaan onder de tafel te bevestigen voor het doorvoeren van paletten. Ook is de unit manueel verstelbaar om verschillende tussenvellen te verhandelen.
Deze regeling gebeurt door een draaiknop die een tandwiel aandrijft dat op een ketting loopt. Door het tandwiel te verdraaien wordt de ketting weggeduwd en neemt een regelbare aanslag mee.
Het tussenvelstation is aan de zijkant voorzien van borstels die de tussenvellen tegenhouden. Zo wordt voorkomen dat er meerdere tussenvellen genomen worden.
TECHNISCHE TEKENING:
VARIATIES:
PC1200 voor euro paletten
(breedte tot 1000mm)
PC1400 voor industrie paletten
(breedte tot 1200mm)
SPECIFICATIES:
Gewicht:
PC1200 = 175kg
PC1400 = 190 kg
Afmetingen HxBxL:
PC1200 = 2005x1310x1610mm
PC1400 = 2005x1310x1410mm
Max. capaciteit: ±300 tussenvellen (1000mm beschikbare hoogte)
Bedrijfstemperatuur: -10 t.e.m. +80 °C
COMPONENTEN:
Geleidingen:
Bosch-Rexroth SNS20 / nauwkeurigheid H / preload C1
Aandrijving:
Aandrijfketting 05B-1 (42-schakels)
Grondbevestiging:
Regelbare voeten Ø80-M16x108
Borstels:
Borstelstrip in aluminium F-profiel 8mm / lengte 1000mm / haarlengte 40mm / flexibele kunststof Ø0,4mm
