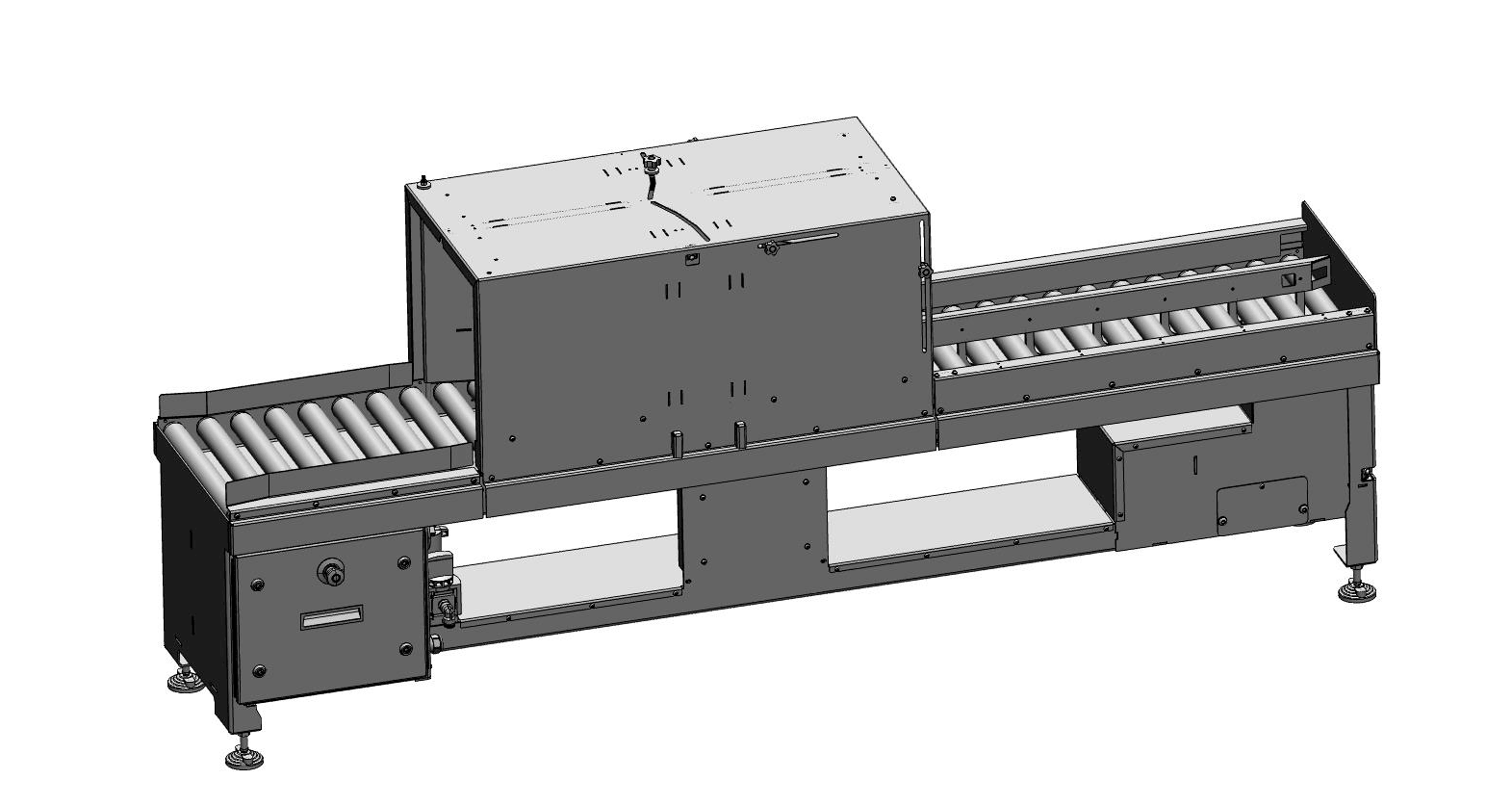

Product rollenbaan Tina 2M/1A

VDS01UH001

De rollenbanen worden aangedreven door een rolmotor waardoor geen nuttige plaats verloren gaat aan een externe motor. Het vermogen van deze motor wordt d.m.v. poly-v riemen naar de andere rollen overgebracht. De sturing van de rolmotoren wordt voorzien door een controller. Met deze controller kan de snelheid ook worden aangepast. Dit gebeurt door met een schroevendraaier de draaischakelaar te verdraaien.

Er zijn twee zones voorzien op de rollenbaan, een trage en een snelle zone. De trage zone dient om een buffer op te bouwen van het product zodat er te allen tijde product klaar staat. De snelle zone levert het één product af om op te nemen met de palletiser.

De rollenbaan is ook voorzien van twee elektrische kasten. Hierin zitten volgende zaken verwerkt: controllers voor rollenbaan, Ewon module (optie), 24VDC voeding voor rollenbaan en HMI-paal, hoofdschakelaar volledige machineopstelling (400VAC+N+PE 30A), ethernetaansluiting en de verzorgingseenheid voor de perslucht. (zie Figuur 1 en Figuur 2)

De communicatie van- en naar de PLC gebeurt via Profinet die vanaf de KP8F (knoppen) naar de PLC van de palletiser loopt.

Verder is er een veiligheidstunnel voorzien met daarin zijgeleidingen die aanpasbaar zijn naargelang de breedte van de doos. De metalen klep in de tunnel is voorzien om in de hoogte in te stellen. Dit dient voor de veiligheid zodat niemand zijn/haar arm in de machine kan plaatsen. Er moet altijd een product aanwezig zijn onder de verticale klep. De palletiser zal het product op de oppikpositie niet opnemen als er geen product onder de klep aanwezig is. (zie Figuur 3)

Op het einde is ook een verstelbare geleiding voorzien waarin de reflectoren zijn ingewerkt voor de detectie van het product. (zie Figuur 4)

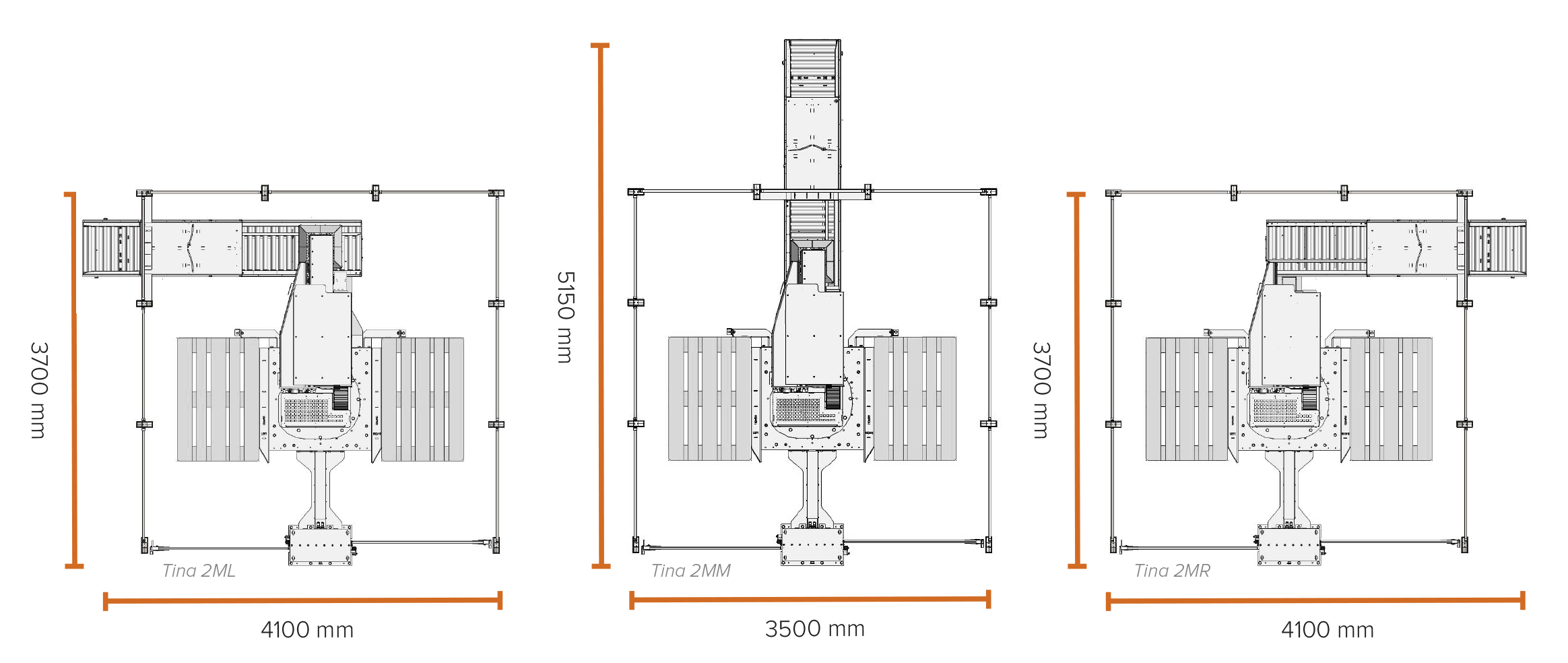

Er is ook een mogelijkheid om de rollenbaan te plaatsen in verschillende posities, nl. rechtse, linkse en centrale invoer van het product. De zijgeleidingen moeten verplaatst worden naargelang de opstelling. (zie technische tekening)

In de rollenbaan zitten de stekkers ingewerkt om de 400VAC en Profinet door te sturen naar de palletiser, zo ook 24VDC en Profinet voor de HMI paal. De perslucht wordt ook in deze ruimte doorverbonden naar de palletiser. (zie Figuur 5)

Een extra voorziening is een ingebouwd camerasysteem. De recorder zit ingewerkt in het chassis en neemt het beeld op tot twee weken op de 1TB harde schijf. (zie Figuur 6)

EXTRA'S:

• EWON module
  Deze module zorgt voor assistentie op afstand (beveiligde verbinding tussen de machine en productiebedrijf Alphatech) U kunt deze beveiligde verbinding zien als een firewall waarbij er volledige toegang is tot de machine via het ethernet. Het zorgt er ook voor dat profinet naar de HMI en palletiseermachine gaat. (via switch)
  • VPN verbinding met remote:Ewon Flexy 205

• Camera's
  De camera's zijn ingebouwd in de rollenbaan en de recorder is verborgen onder de rollenbaan. Het camerasysteem met kantelbare body heeft een full HD 1080p, 25fps. De sensor is 1/2.9" CMOS. Deze camera heeft een horizontaal gezichtsveld van 87° en een verticaal gezichtsveld van 49°. Hij is uiterst compact en zeer robuust gebouwd van gegoten aluminium. De camera is geschikt tot een bedrijfsvochtigheid van 95% en een temperatuur van -10°C tot 50°.
  • A. 4 palletzone camera's (Comelit pinhole 2MP)
  • B. 1 camera op de veiligheidstunnel (Comelit pinhole 2MP)
  • C. 1 recorder met harde schijf 1TB: Comelit Camerarecorder AHDVR004S02ASL + harde schijf WDSK324A
  •

EXTRA TEKENINGEN:

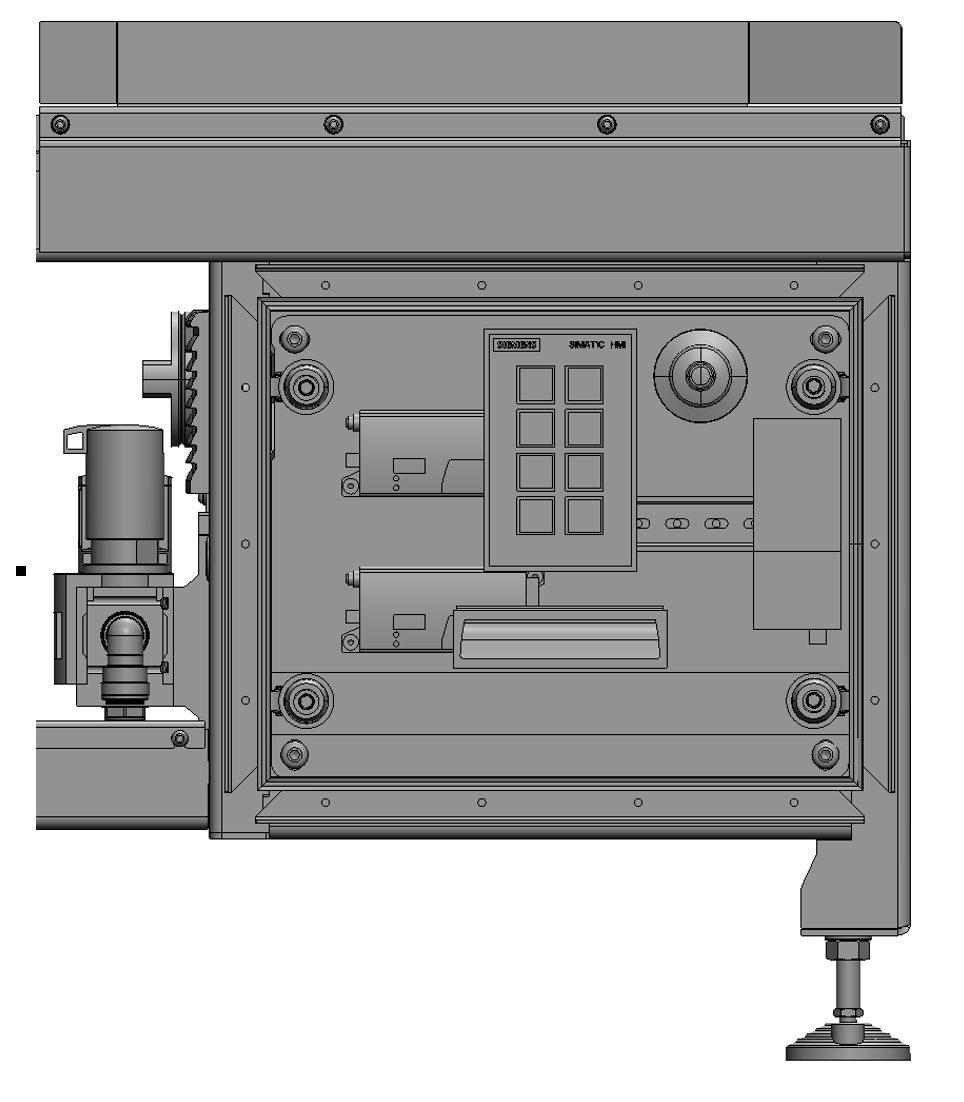

• Figuur 1 Elektrische kast controllers, Ewon en KP8F

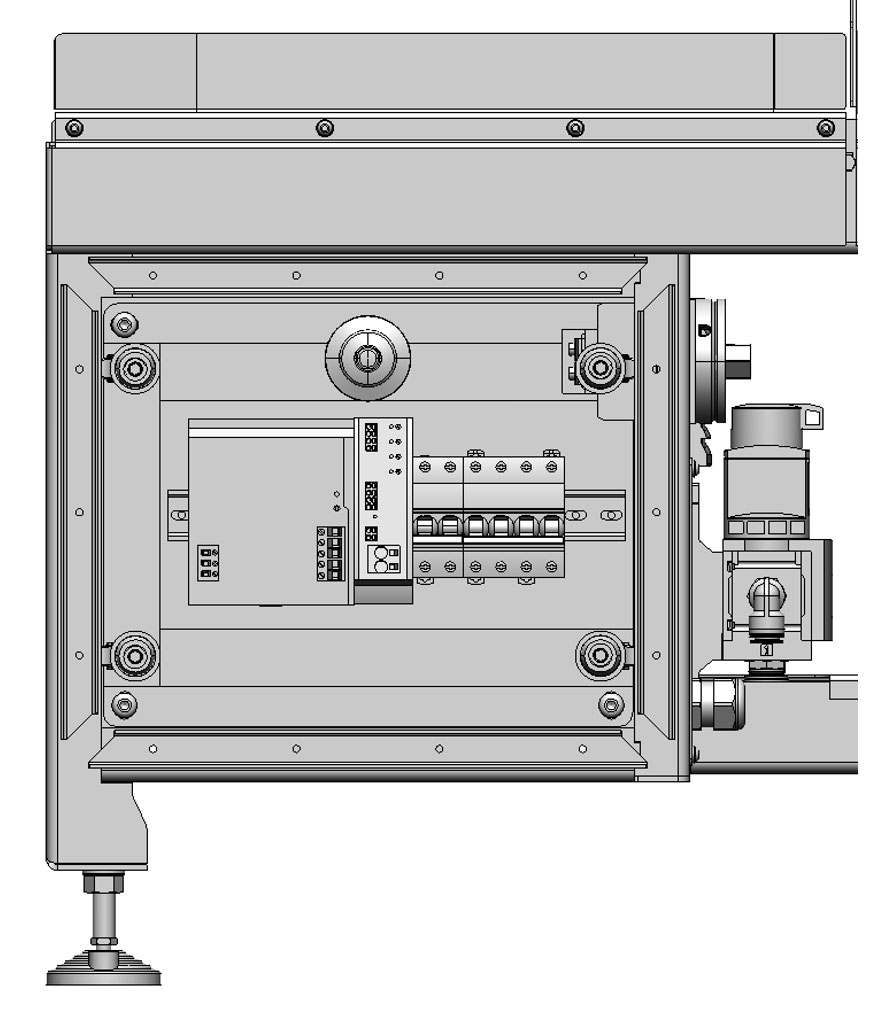

• Figuur 2 Elektrische kast met 24VDC voeding, hoofdschakelaar en verzorgingsunit

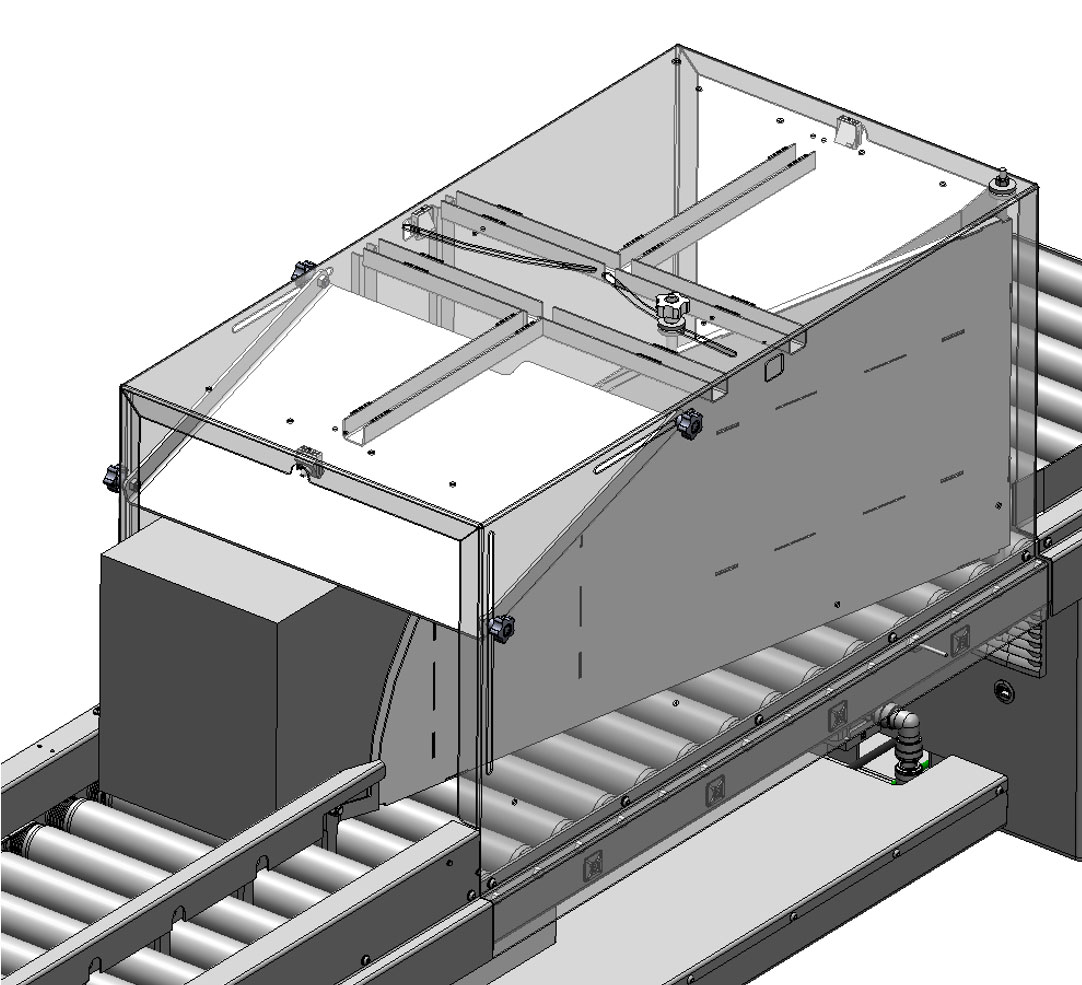

• Figuur 3 Tunnel doorzichtig

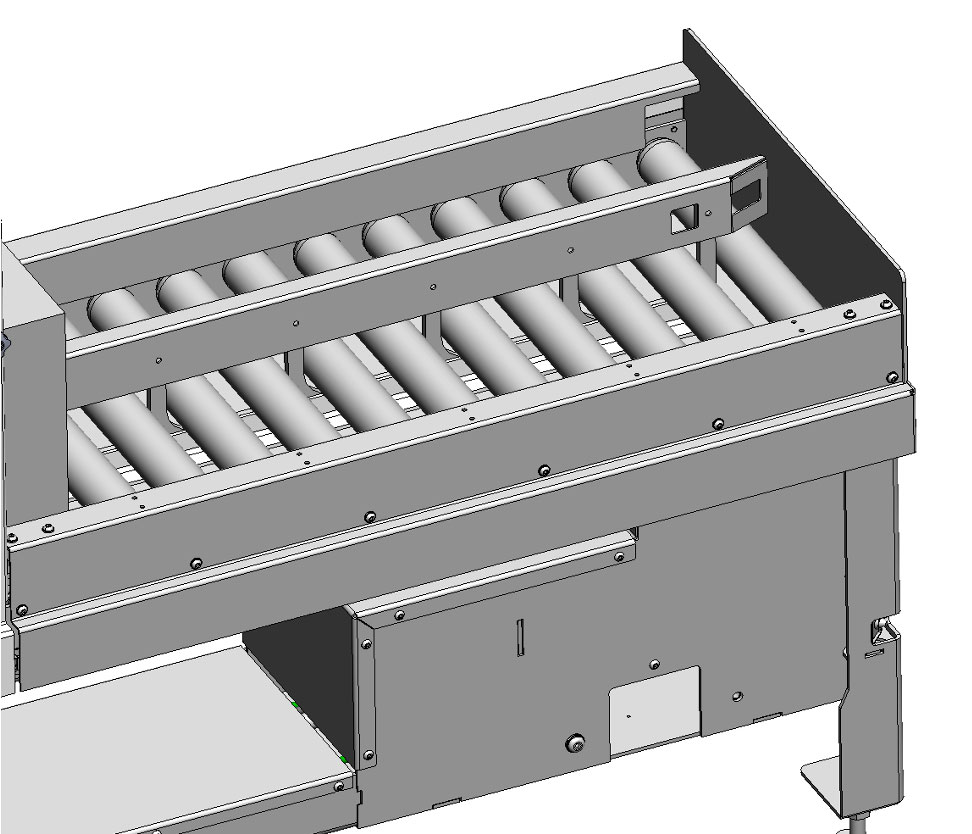

• Figuur 4 Zijgeleiding oppikpositie

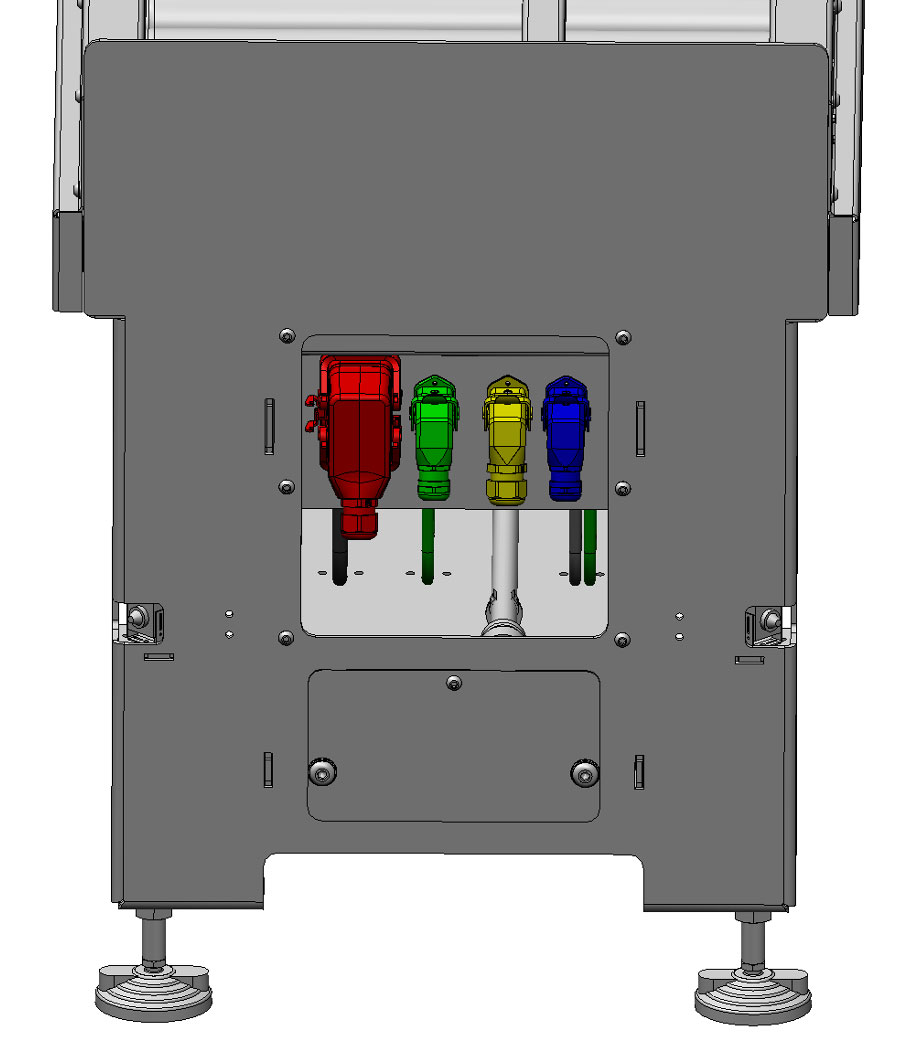

• Figuur 5 Stekkers voor aansluiting palletiser en HMI

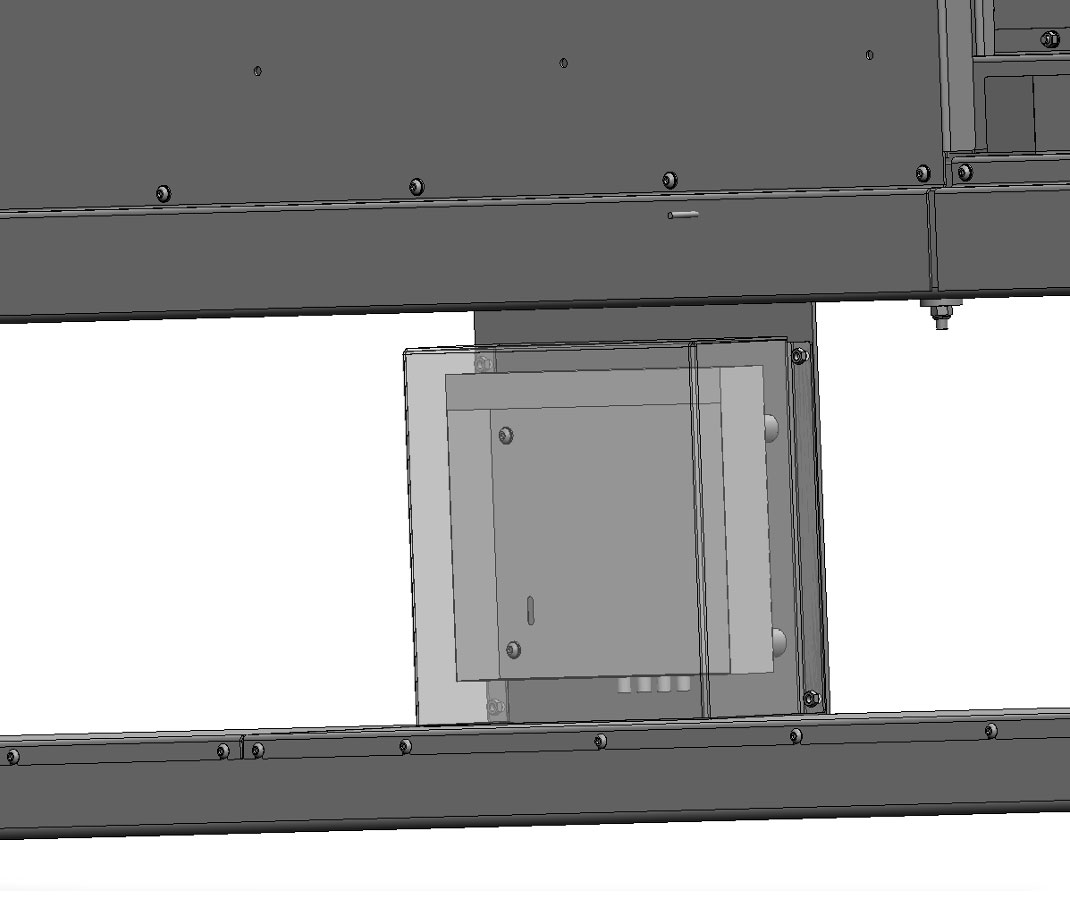

• Figuur 6 Recorder camerasysteem

TECHNISCHE TEKENING OPSTELLINGEN:
