Hoekovergang kettingbaan
VDS01PH011
Deze hoekovergang is een beweegbare kettingbaan die volle paletten van de ene, naar de andere rollenbaan kan verplaatsen. Door middel van persluchtcilinders worden drie kettingen omhoog gebracht waardoor ze boven de rollen uitsteken. Door een 3-fasige asynchrone motor worden de kettingen aangedreven die de pallet dan verplaatsen.
De hoekovergang wordt onder de palletrollenbaan gemonteerd waarbij de kettingen dan tussen de rollen uitkomen.
De constructie is opgebouwd uit een buizenchassis waar drie kettingbaan-units geplaatst zijn d.m.v. zes persluchtcilinders. De aandrijving van deze drie units gebeurt door één motor, de op- en neergaande beweging wordt gestuurd door een 5/3 ventiel.
EXTRA TEKENINGEN:

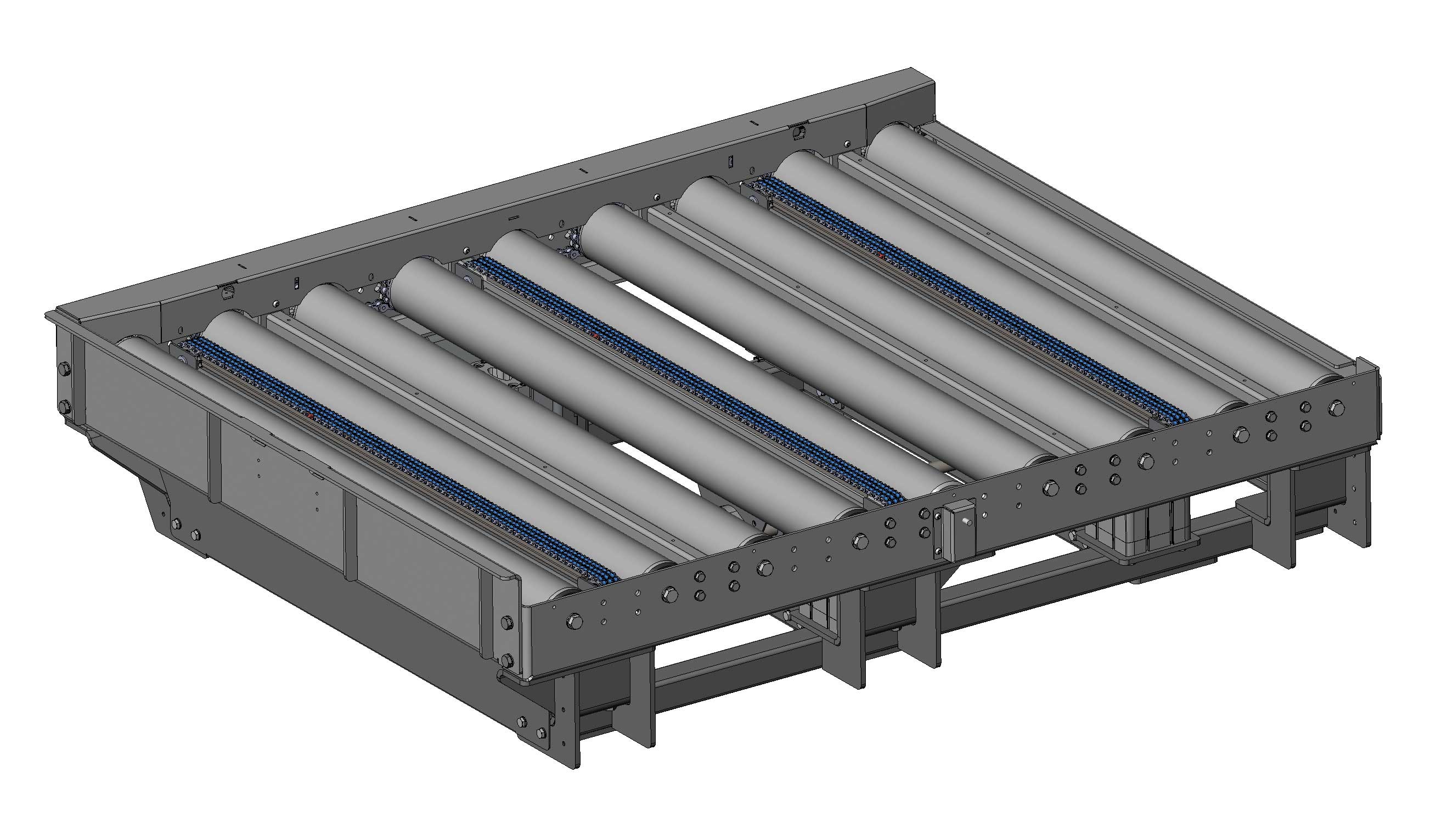

- Kettingbaan onder rollenbaan gemonteerd
TECHNISCHE TEKENING:
VARIATIES:
PC1200 voor euro paletten
(breedte tot 1000mm)
PC1400 voor industrie paletten
(breedte tot 1200mm)
SPECIFICATIES:
Gewicht: PC1200 = 205 kg
Afmetingen HxBxL:
PC1200 = 295x1490x1190mm
PC1400 = 295x1490x1390mm
Max. snelheid: 0,22m/s
Max. capaciteit: 2000KG
Bedrijfstemperatuur: -5 t.e.m. +50 °C
Bedrijfsspanning: 230V 3AC / 250Watt 24V DC / 1Watt
Persluchtvoorziening: PUN-H Ø10mm
COMPONENTEN:
Aandrijving:
Siemens geared motor 250W (2KJ3731-6CC22-2DH1-Z)
Kettingwiel 06B-3 Z18
Ketting 06B-3 262 schakels
Kettinggeleiding Murtfeld
Lagering kettingwiel:
SKF 6202-2RSH
Lagering aandrijfas:
SKF FYTB 20 TF
Aandrijving:
Festo dubbelwerkende cilinder ADN Ø100 lengte 25mm/demping PPS
Festo dubbelwerkend ventiel VUVG L18 5/3C gesloten middenstand
