Aantrekpunt
VDS01PH005
De aantrekunit wordt tussen de rollen geplaatst. Deze unit kan lege paletten tegen een aanslag trekken zodat de pallet op de juiste positie ligt. De aantrekunit is opgebouwd uit twee plaatstalen profielen waar de cilinders en geleidingen zijn verwerkt. Twee aluminium platen zorgen ervoor dat de pallet meegenomen wordt met de beweging van de cilinder. Deze unit wordt elektro-pneumatisch bediend door een enkelwerkend 5/2 ventiel.

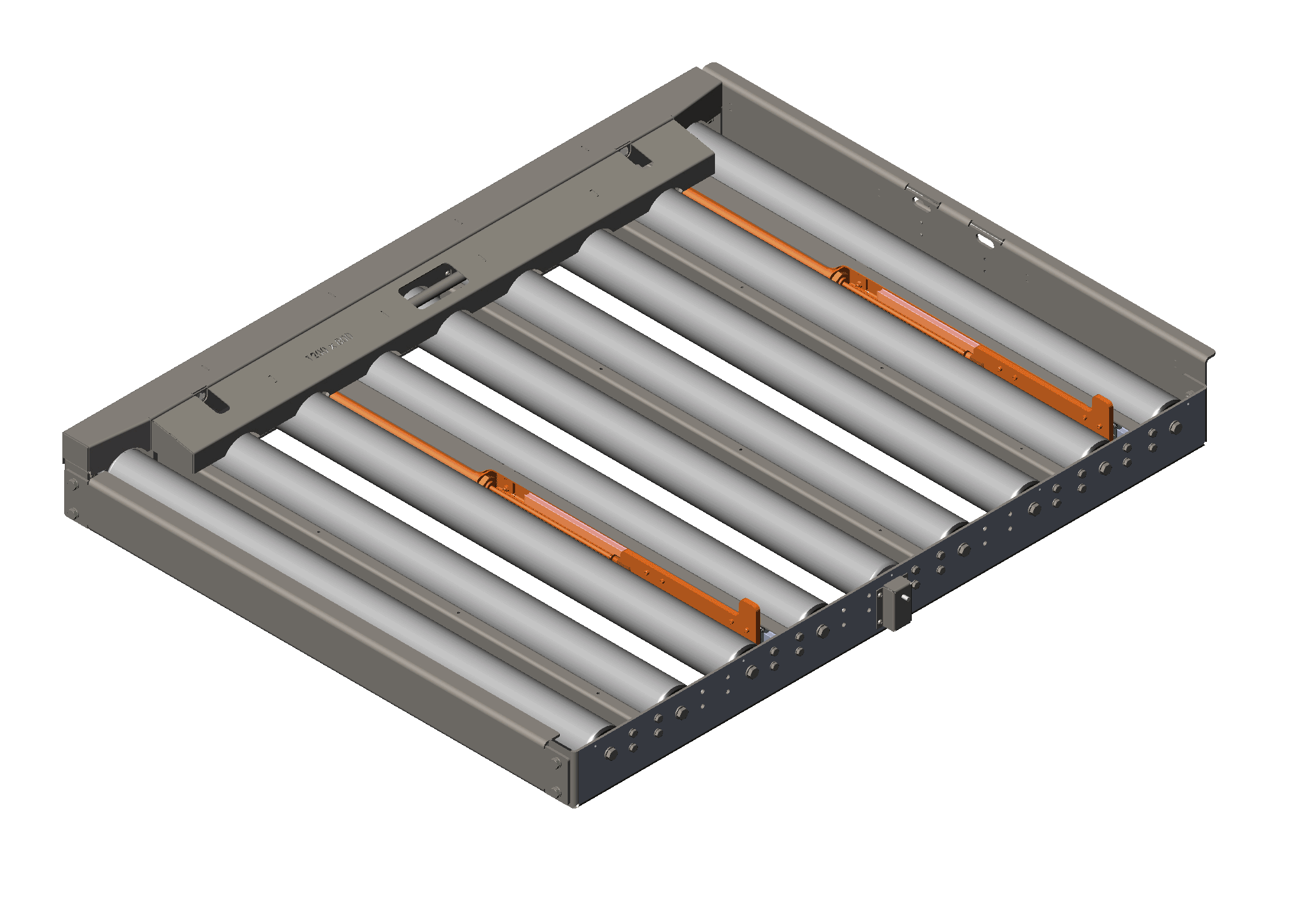

TECHNISCHE TEKENING:
VARIATIES:
PC1200 voor euro paletten
(breedte tot 1000mm)
PC1400 voor industrie paletten
(breedte tot 1200mm)
SPECIFICATIES:
Gewicht:
PC1200 = 10 kg
PC1400 = 12 kg
Afmetingen HxBxL:
PC1200 = 100x75x1200mm
PC1400 = 100x75x1400mm
Max. snelheid: 1m/s
Max. capaciteit: 50 kg (2x158N trekkracht)
Bedrijfstemperatuur: -5 t.e.m. +50 °C
Bedrijfsspanning: 24V DC / 1Watt
Persluchtvoorziening: PUN-H Ø8mm
COMPONENTEN:
Geleidingen:
Bosch-Rexroth SNS20 lengte 600mm / nauwkeurigheid H / preload C1
Aandrijving:
Festo dubbelwerkende cilinder DSNU Ø20 lengte 300mm / demping PPS-A
Festo enkelwerkend ventiel VUVG L14 5/2
